Цанги "ER" (DIN 6499 / ISO 15488)
(Общая информация)

На главную страницу

В настоящее время для фрезерных станков с ЧПУ очень распространены цанги, обозначаемые буквами "ER", соответствующие стандартам DIN 6499 / ISO 15488. Унификация цанг очень удобна, т.к. уже нет необходимости держать специфические наборы цанг отдельно для каждого станка в цехе. Кроме того, приобрести такие цанги достаточно просто, т.к. их предлагают все интернет-магазины, продающие комплектующие и оснастку для станков с ЧПУ.


Внешний вид цанг "ER"

Цанги "ER" точны, особенно изготовленные в Германии. Они надежны, выдерживают достаточно большие нагрузки, имеют большой диапазон размеров зажимаемых хвостовиков. Например, цанга ER16, рассчитанная на диаметр 3 мм, может зажимать инструмент с диаметром хвостовика от 3-х до 4-х мм - см. таблицу ниже. Это благодаря тому, что прорези в этих цангах выполнены с обоих концов, что позволяет им раскрываться одинаково с обоих концов.

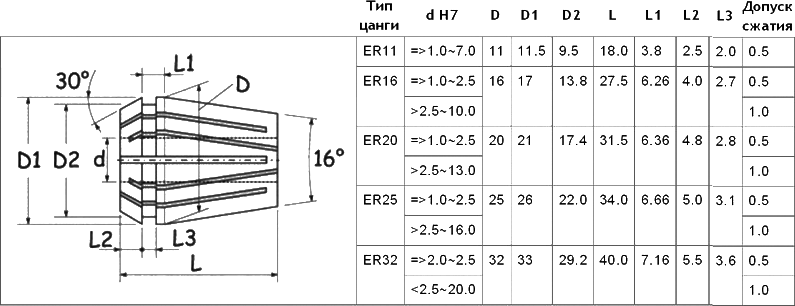

Размеры цанг "ER"

Качество изготовления цанги достаточно легко проверить, установив в проверенный патрон цангу и фрезу так, чтобы снаружи имелося достаточно длинный участок гладкого хвостовика фрезы, необходимый для проверки радиального биения (см. схему ниже).

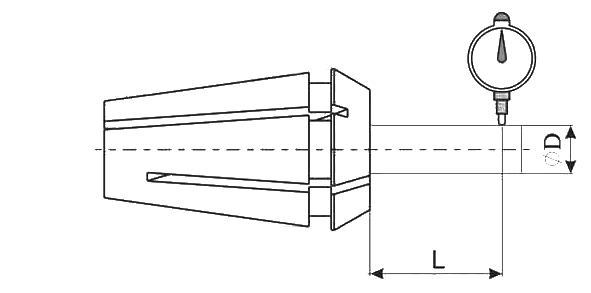

Схема замера биения инструмента

Конструкция шпиндель-патрон-хвостовик при идеальных условиях могут дать практически нулевое биение, но это большая редкость. Реально же говорить о биении в 0,005 мм. В работе обычно имеет место биение до 0,025 мм.
