Малые прессформы для тестирования новых изделий и литья очень малых партий
Проектирование, изготовление, доработка

На главную страницу

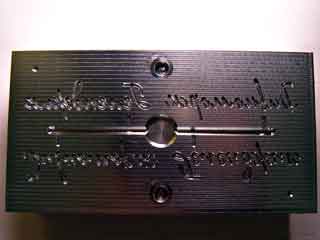

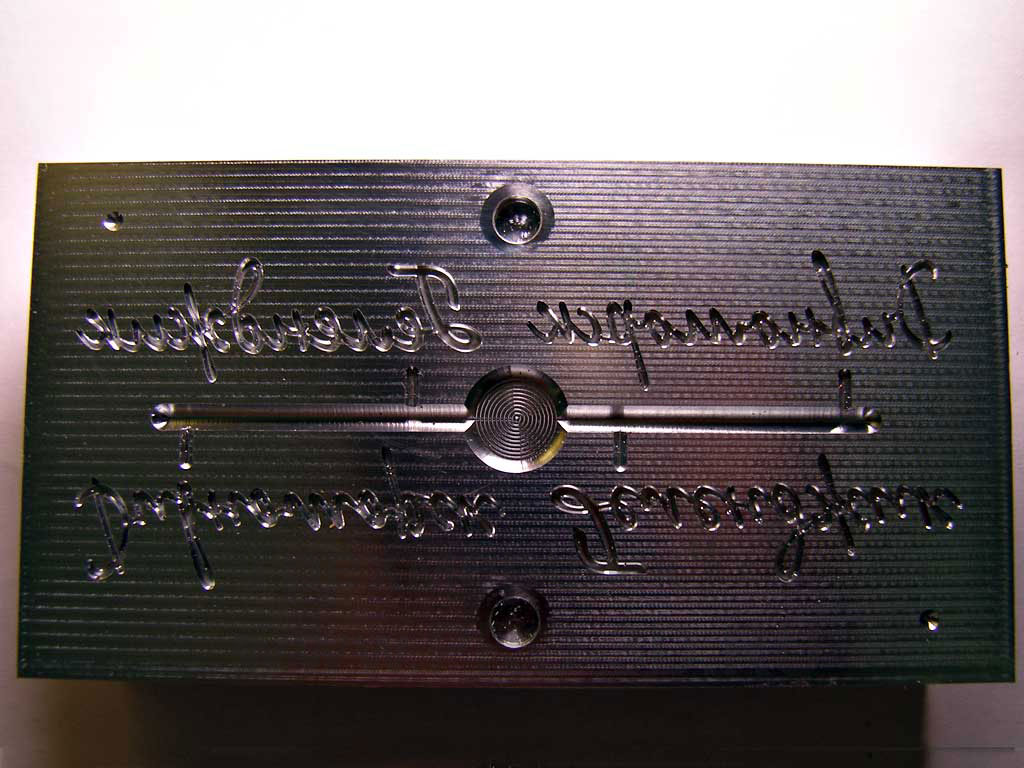

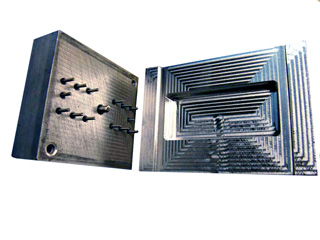

Малые прессформы могут иметь размер порядка 60х80 мм, выполняются в дюрали или латуни, имеют очень малую стоимость и могут быть быстро изготовлены.

Назначение малых прессформ может быть одним из следующих:

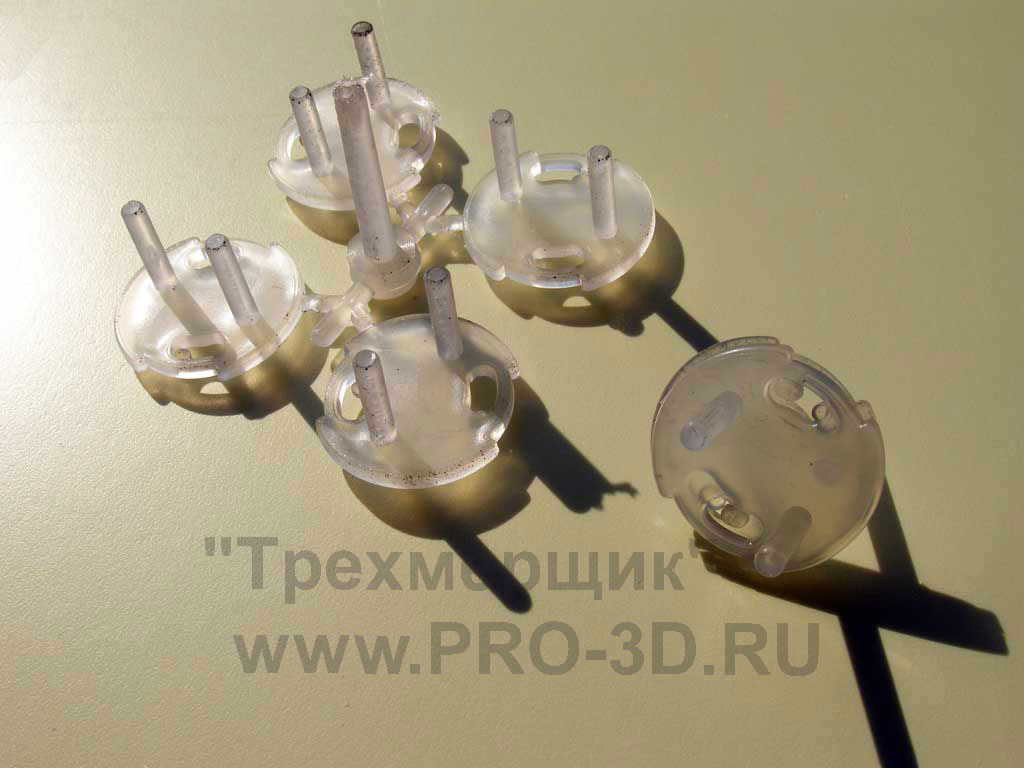

- Выполнение тестового литья для проверки конструктива отливаемой детали, ее проливаемости... Тестовое литье проводится до начала изготовления дорогостоящей прессформы, в которой предполагается массовое производство этих деталей. Такой прием позволяет обнаружить и исправить возможные ошибки на этапе изготовления дешевого пробника, а не после изготовления дорогой прессформы.

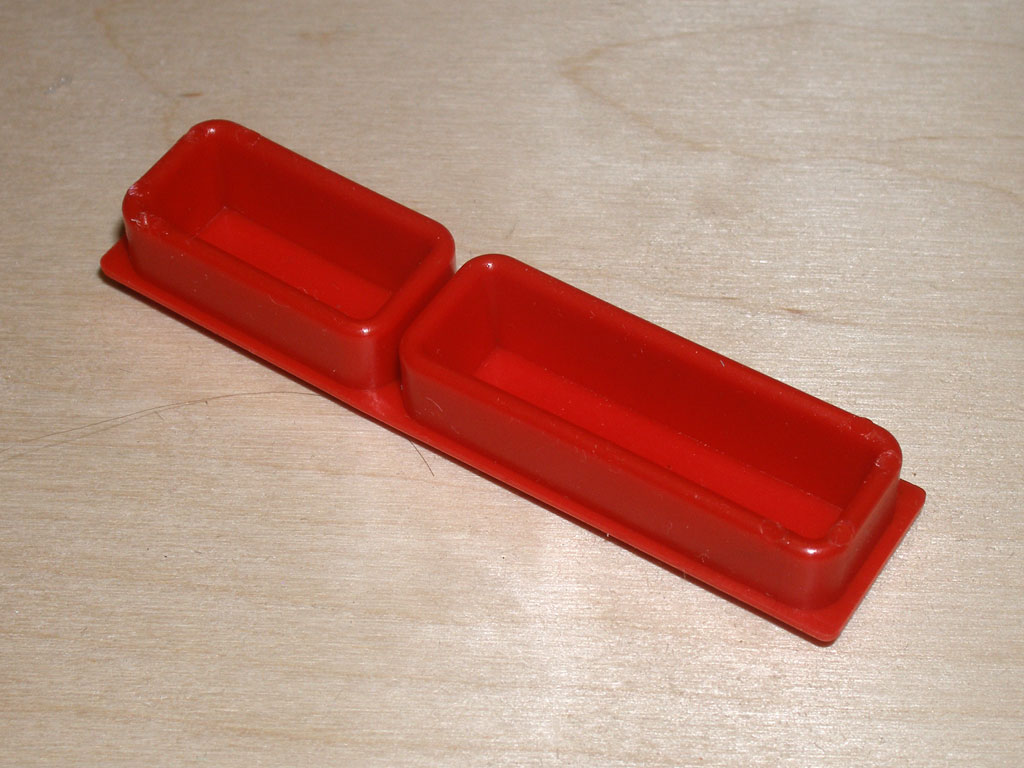

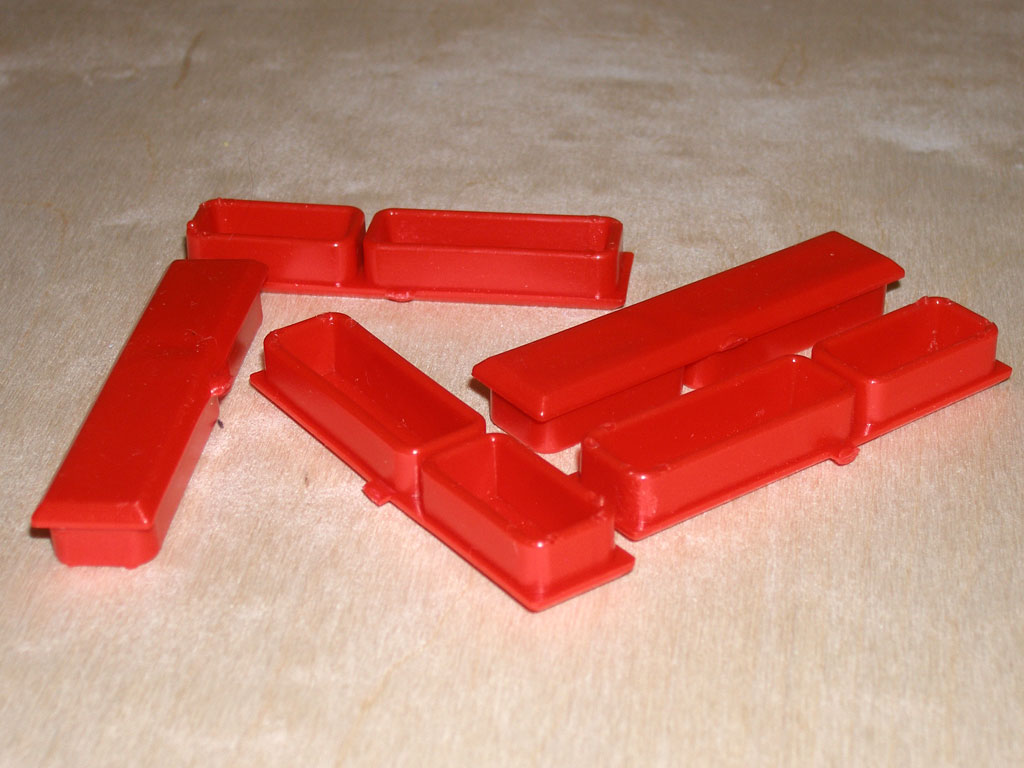

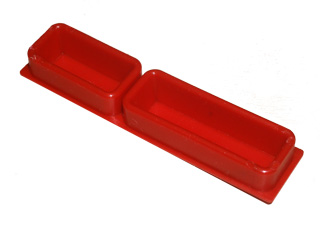

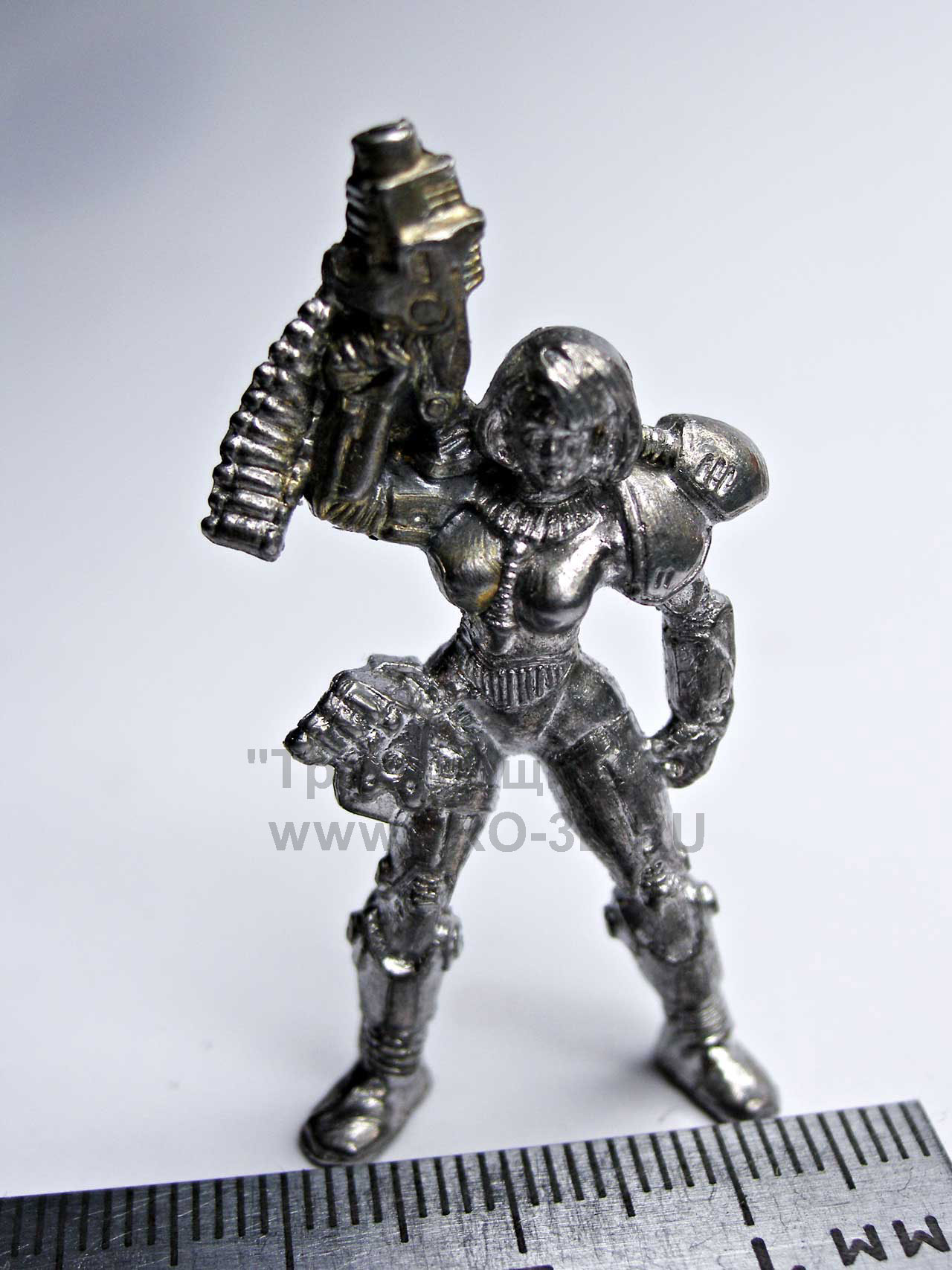

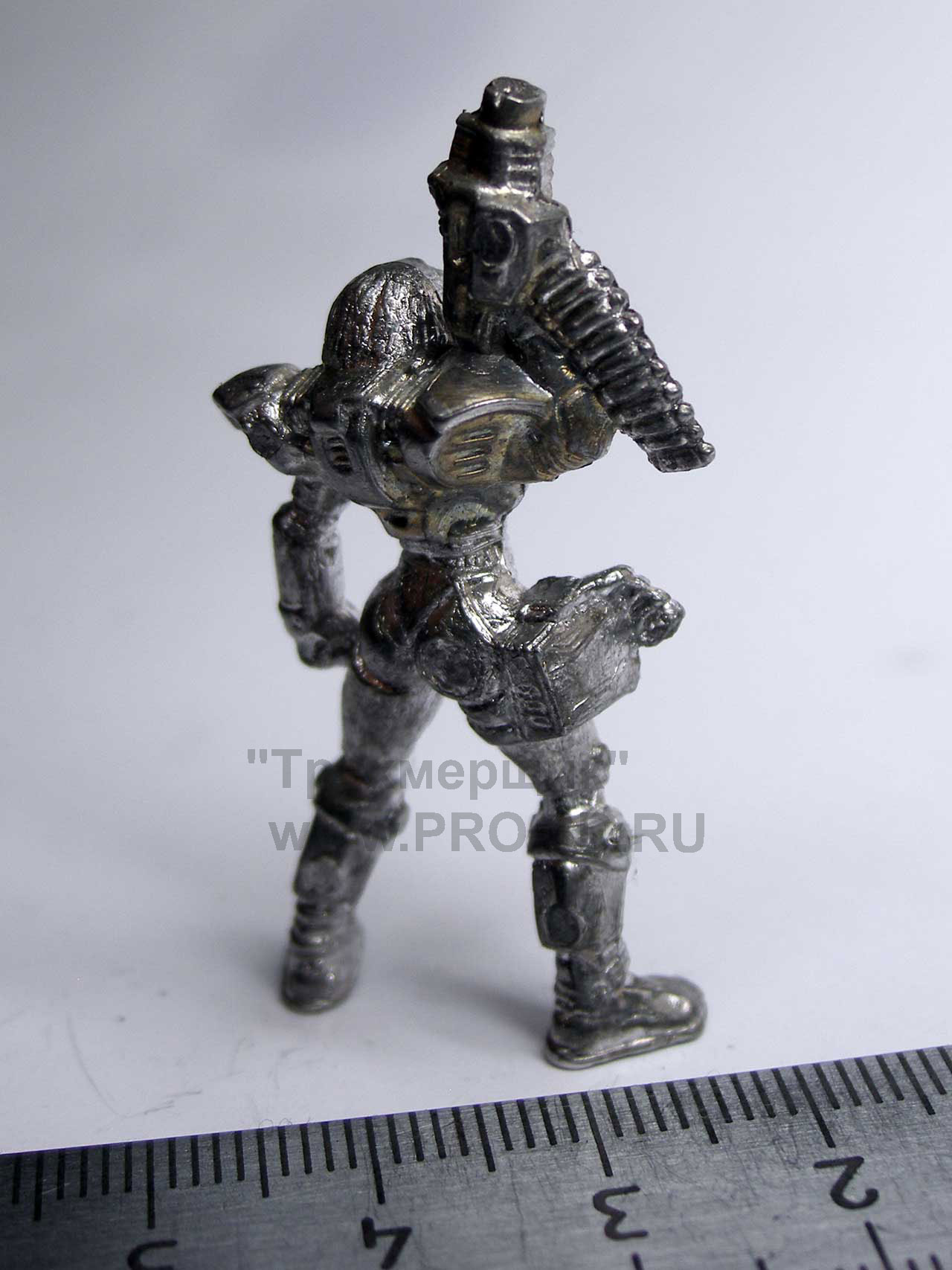

- Изготовление очень малых партий отливок, порядка 10-1000 шт. При этом экономия на прессформе вполне оправдана, несмотря на несколько более высокую стоимость литейный работ.
- Досрочное получение отливок. Т.е. в случае, когда для продолжения работ необходимо иметь готовые детали, а штатная прессформа для их изготовления еще не готова, возможно быстрое изготовление необходимых деталей с помощью малых прессформ.

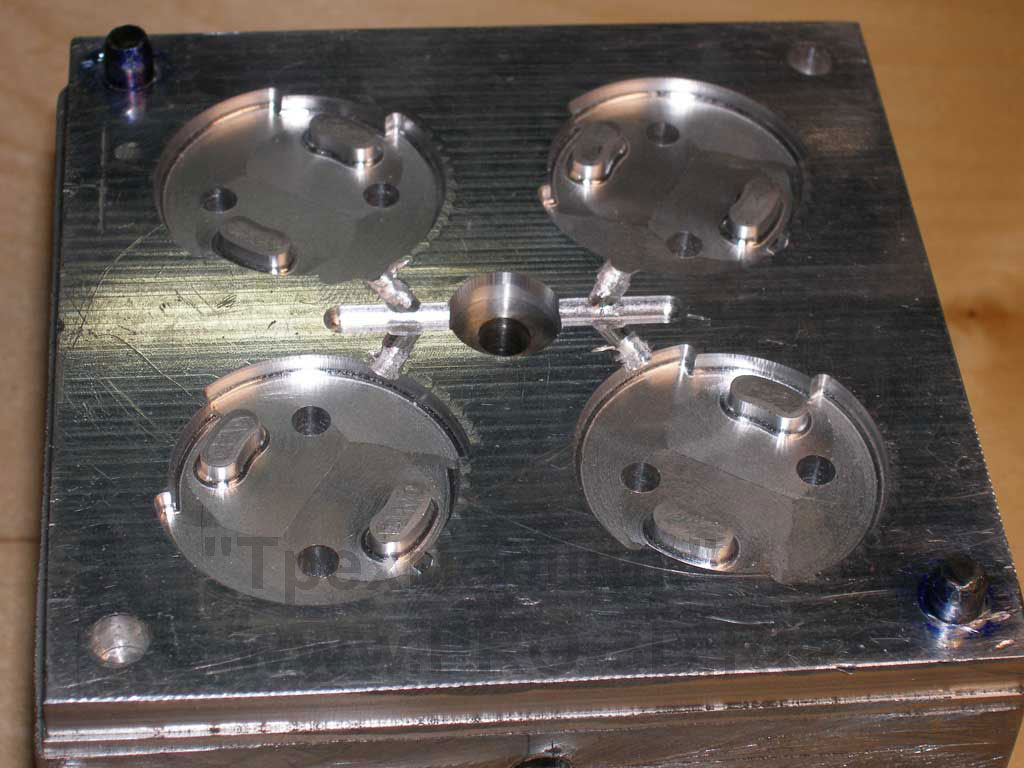

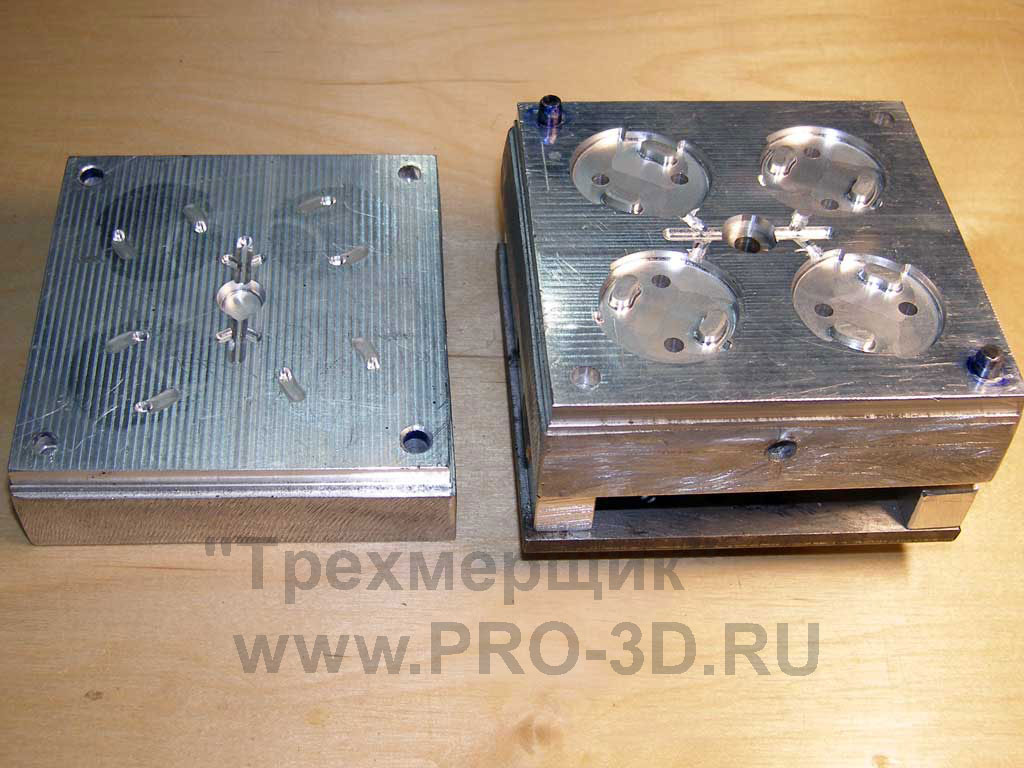

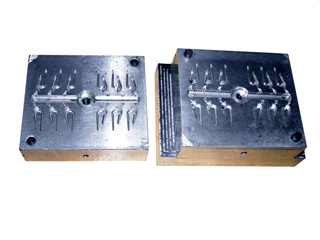

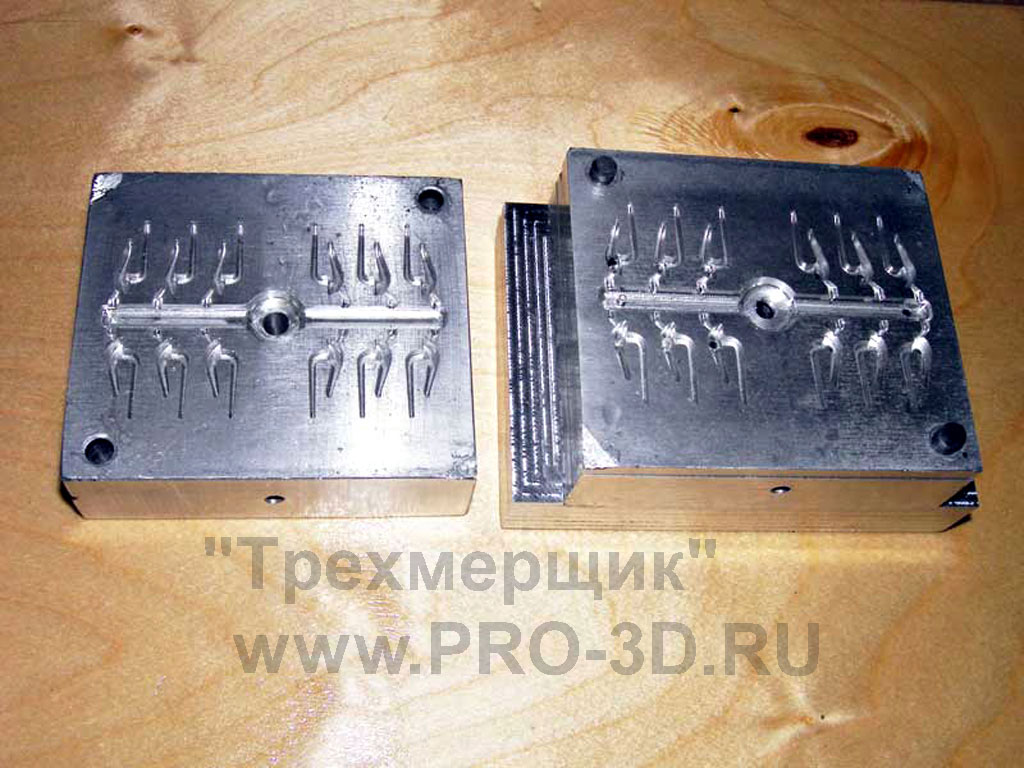

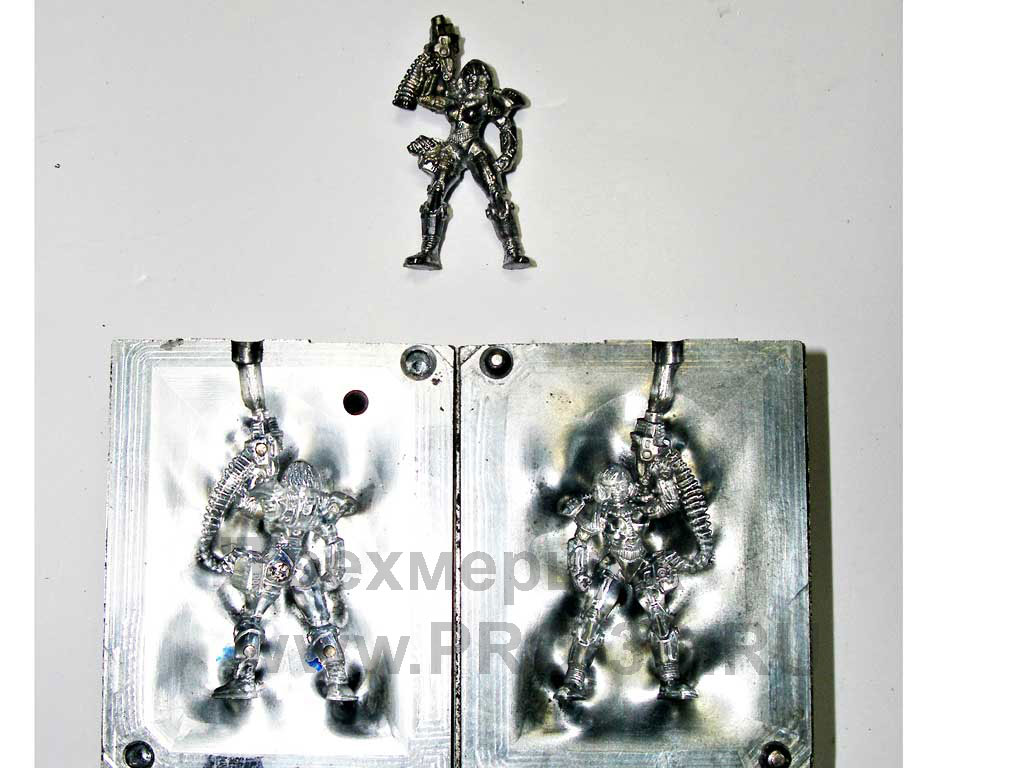

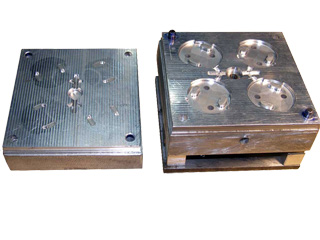

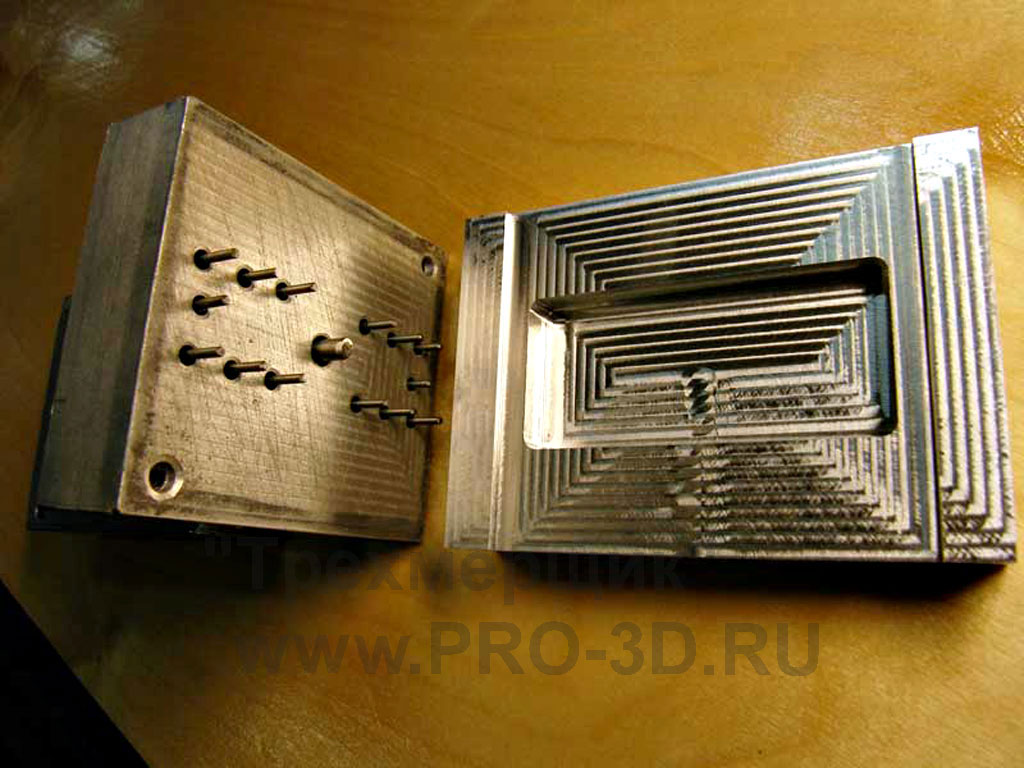

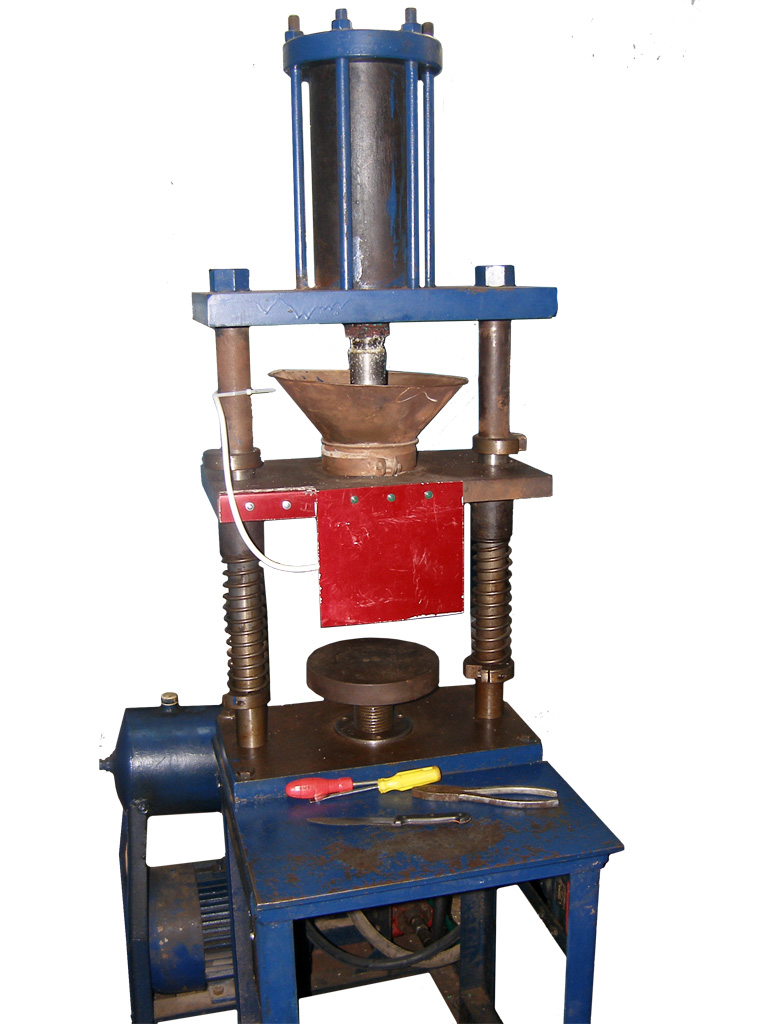

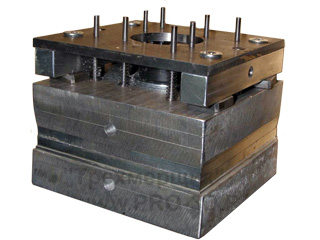

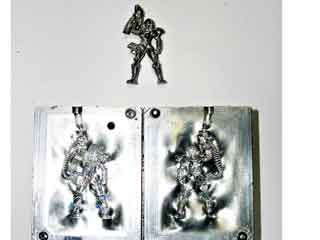

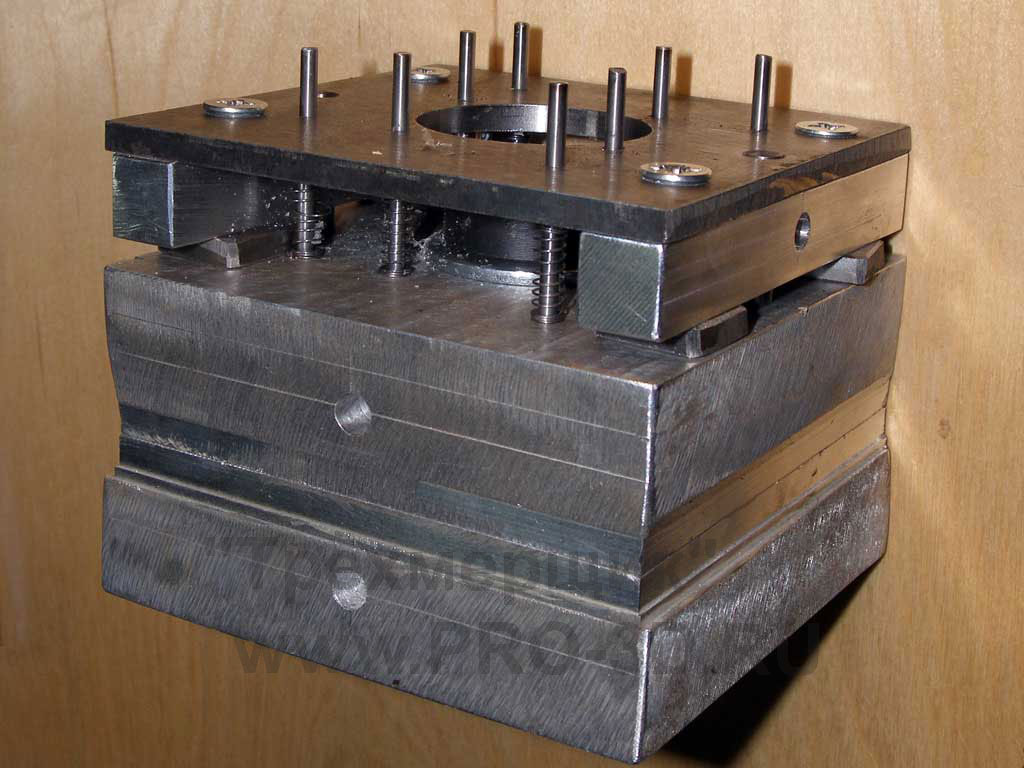

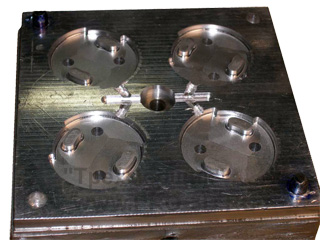

Работы по литью в такие прессформы производятся как правило на вертикальных литейных машинах (см. фото ниже). При этом малые прессформы могут быть как полуавтоматами (когда отливка выпадает автоматически при срабатывании системы толкателей), так и полностью ручными.(когда отливка вынимается либо вручную, либо с помощью неавтоматизированной системы толкателей). На фото ниже показана конструкция прессформы ручного типа.
Такое литье обычно несколько дороже литья на термопластавтоматах. Это связано именно с более трудоемким процессом литья, требующим участия человека.

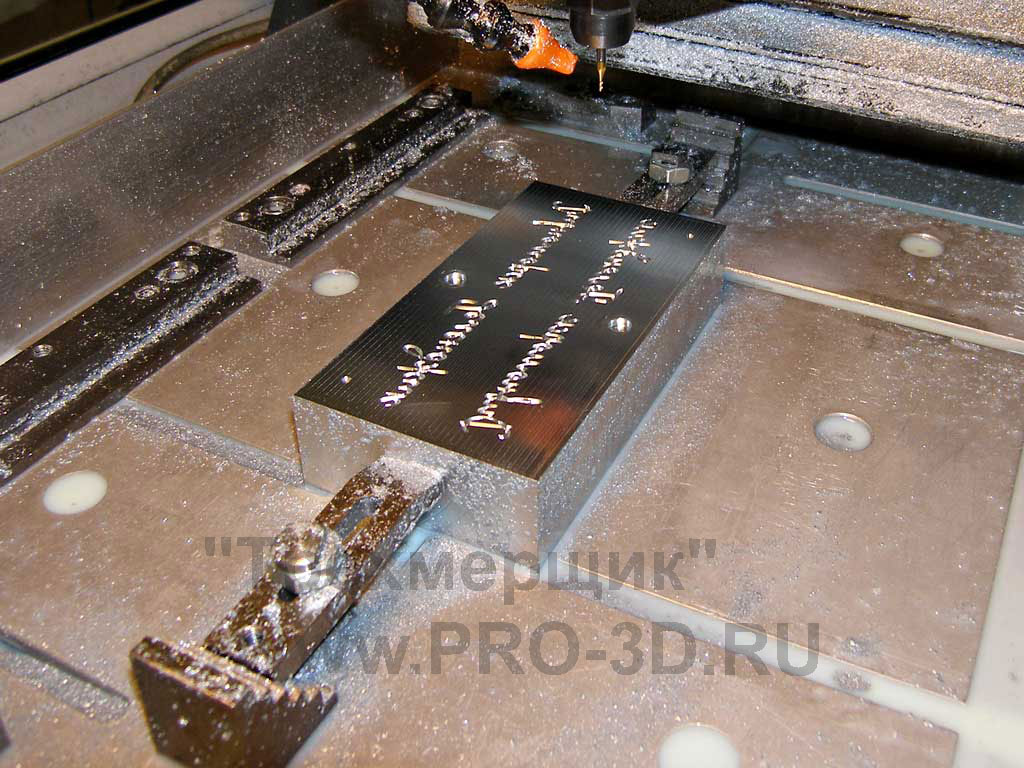

На практике возможно и изготовление, и доработки малых прессформ. Полный цикл работ: проектирование, изготовление, литье, доработки. Материал формообразующих элементов - дюраль Д16Т или высокопрочный алюминиевый сплав В95. Возможно также применение цинко-алюминиевого сплава или латуни.
